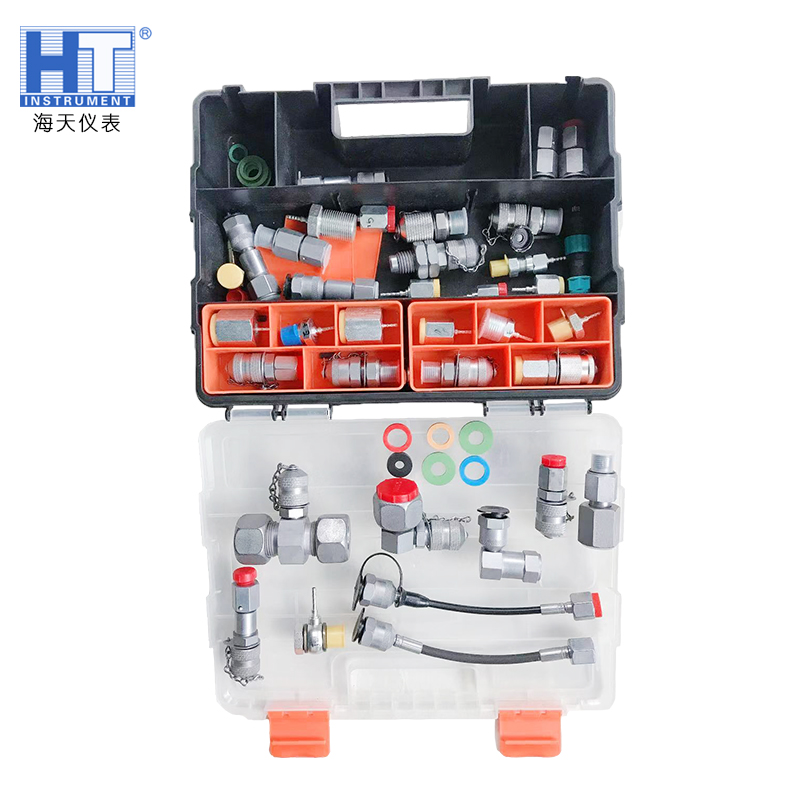

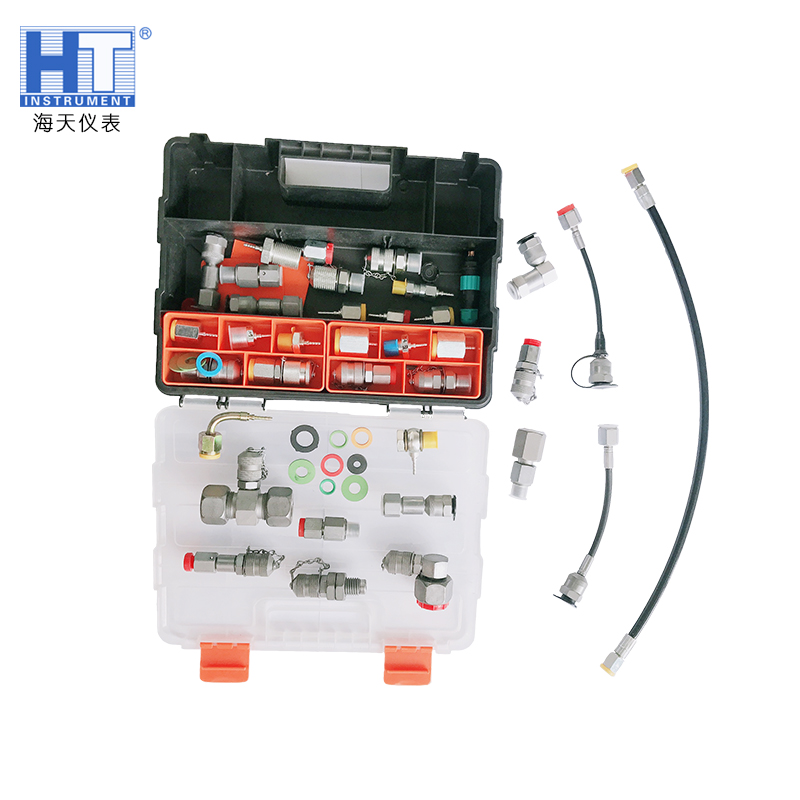

測壓接頭

產品分類：測壓接頭

一、簡介 INTRODUCTINON 本系列廣泛應用于液壓系統的壓力檢測，潤滑、排氣、壓力系統中油液取樣，個有結構先進，密封可靠，體積小，重量輕使用方便等特點。二、技術參數 TECHNICAL DATA 標準依

訂購熱線：0510-85625533

產品詳情

一、簡介 INTRODUCTINON
　　本系列廣泛應用于液壓系統的壓力檢測，潤滑、排氣、壓力系統中油液取樣，個有結構先進，密封可靠，體積小，重量輕使用方便等特點。

二、技術參數 TECHNICAL DATA

標準依據	ISO15171-2 08/2000
工作壓力	63MPa(630 bar) (最高)
爆破壓力	＞2520bar
工作介質	液壓油和礦物油
工作介質	其它兼容介質：請垂詢
材質	接頭體：碳鋼；蓋帽；碳鋼、塑膠密封件：NBR（丁睛橡膠）；不銹鋼AISI 316：請垂詢
工作溫度	－30℃～+120℃丁睛橡膠密封；－20℃～+200℃氟橡膠密封；配膠帽：－30℃～+100℃
表面處理	鍍黃鋅（彩鋅）

(一）PT系列微型測壓接頭（不帶排氣）

不帶排氣的測壓接頭	訂貨型號	原舊型號	M1	M2	L	I	S	配置壓軟管接頭型號	備注 remark
	PT-1	PT-00	M10×1	M12×1.25	33	8	17	H1
	PT-2	PT-00A1	M10×1	M16	42	8	19	H2
	PT-3	PT-00A2/D1-3/M14×1.5	M14×1.5	M16	46	12	19	H2
	PT-4	DI-3/M10×1	M10×1	M16	46	12	19	H2
	PT-5	DI-3/M12×1.5	M12×1.5	M16	46	12	19	H2
	PT-6	DI-3/M18×1.5	M18×1.5	M16	46	12	24	H2
	PT-7	DI-3/G1/4	G1/4	M16	46	12	19	H2
	PT-8	BZ(JB/ZQ4526-86)	M12×1.5	M14×1.5	50	?	17	H3
	PT-9	KF-1/M10×1	M10×1	M16×1.5	46	11.5	19	H4
	PT-10	KF-1/M12×1.5	M12×1.5	M16×1.5	46	11.5	19	H4
	PT-11	KF-1/M14×1.5	M14×1.5	M16×1.5	46	11.5	19	H4
	PT-12	KF-1/M18×1.5	M18×1.5	M16×1.5	46	11.5	24	H4

注：需要NPT螺紋和ED軟密封或O型圈密封等特殊連接，請?jiān)谟嗀洉r(shí)注明。

（二）帶排氣測壓接頭

帶排氣的測壓接頭	訂貨型號	原舊型號	M1	M2	L	I	S	配測壓軟管接頭型號	備注 remark
	PPT-1	PT1-00	M10×1	M12×1.25	33	8	17	H1
	PPT-2	PT-00A1	M10×1	M16	42	8	19	H2
	PPT-3	PT-00A2	M14×1.5	M16	46	12	19	H2
	PPT-5	—	M12×1.5	M16	46	12	19	H2

(三）PTF系列管道用連接體測壓接頭

M1	S	L	I	M1	可配測壓軟管接頭型號	訂貨型號	備注 remark
M22×1.5	27	28	8	M12×1.25 M16	H1 H2	PTF-M/M 例：測壓接頭的螺紋為 M16與管道相連接的螺紋為M22×1.5則表示為PTF-M16/M22×1.5
M27×1.5	32	29	9
M30×1.5	36	30	10
M36×2	41	31	11
M42×2	50	35	15
M52×2	60	37	17
M60×2	70	39	19

（四）PTS系列管路連接測壓接頭

型號	Do	L	h	可配測 壓軟管接頭型號	備注 remark
PTS-6	6	69.5	54	PT-3
PTS-8	8	70.5	54
PTS-10	10	72.5	54
PTS-12	12	72.5	54
PTS-14	14	75.5	54
PTS-16	16	75.5	54
PTS-18	18	75.5	54
PTS-20	20	91.5	55
PTS-22	22	93.5	58
PTS-25	25	96.5	58
PTS-28	28	97.5	58

（五） PTO系列DKO內螺紋外錐面O型圈密封測壓接頭

型號 model	d(mm)	螺紋G	壓力P max	尺寸		原訂貨編號 （配金屬帽）	原訂貨編號 （配金屬帽）	備注remark
型號 model	d(mm)	螺紋G	壓力P max	L	S1	原訂貨編號 （配金屬帽）	原訂貨編號 （配金屬帽）	備注remark
PTO-6L	6	M12×1.5	315bar	65	14	620.02.006.60	620.02.006.61
PTO-8L	8	M14×1.5		66.5	17	620.02.008.60	620.02.008.61
PTO-10L	10	M16×1.5		67	19	620.02.010.60	620.02.010.61
PTO-12L	12	M18×1.5		58	22	620.02.012.60	620.02.012.61
PTO-15L	15	M22×1.5		60	27	620.02.015.60	620.02.015.61
PTO-18L	18	M26×1.5		61	32	620.02.018.60	620.02.018.61
PTO-22L	22	M30×2	160bar	59.5	36	620.02.022.60	620.02.022.61
PTO-28L	28	M36×2		66	41	620.02.028.60	620.02.028.61
PTO-35L	35	M45×2		71.5	50	620.02.035.60	620.02.035.61
PTO-42L	42	M52×2		74.5	60	620.02.042.60	620.02.042.61
PTO-6S	6	M14×1.5	630bar	65	17	620.02.106.60	620.02.106.61
PTO-8S	8	M16×1.5		66.5	19	620.02.108.60	620.02.108.61
PTO-10S	10	M18×1.5		67	22	620.02.110.60	620.02.110.61
PTO-12S	12	M20×1.5		58	24	620.02.112.60	620.02.112.61
PTO-14S	14	M22×1.5		58.5	27	620.02.114.60	620.02.114.61
PTO-16S	16	M24×1.5	400bar	61.5	30	620.02.116.60	620.02.116.61
PTO-20S	20	M30×2		60.5	36	620.02.120.60	620.02.120.61
PTO-25S	25	M36×2		67.5	46	620.02.125.60	620.02.125.61
PTO-30S	30	M42×2		67.5	50	620.02.130.60	620.02.130.61
PTO-38S	38	M52×2	315bar	69.5	60	620.02.138.60	620.02.138.61

(六）PT-B* 系列卡套式測壓接頭

型號 model	d(mm)	壓力 P max	尺寸		原訂貨編號 （配金屬帽）	原訂貨編號 （配金屬帽）	備注remark
型號 model	d(mm)	壓力 P max	L	L1	原訂貨編號 （配金屬帽）	原訂貨編號 （配金屬帽）	備注remark
PT-B2	6	630bar	20	58	620.03.006.50	620.03.006.51
PT-B3	8		20	58	620.03.008.50	620.03.008.51
PT-B4	10		20	58	620.03.010.50	620.03.010.51
PT-B5	12		20	61.5	620.03.012.50	620.03.012.51

(七）PTH/P* 系列壓力表座測壓接頭

型號model	螺紋G	螺紋G1	壓力 P max	尺寸		原訂貨編號 （配金屬帽）	原訂貨編號 （配金屬帽）	備注remark
型號model	螺紋G	螺紋G1	壓力 P max	S	L	原訂貨編號 （配金屬帽）	原訂貨編號 （配金屬帽）	備注remark
PTH-2/P1	M16×2	M14×1.5	630bar	19	34	—	—
PTH-2/P2	M16×2	M20×1.5		27	39	—	—
PTH-2/P3	M16×2	ISO228-G1/4''		19	34	620.09.204.00	620.09.204.001
PTH-2/P5	M16×2	ISO228-G1/2''		27	39	620.09.208.00	620.09.208.001
PTH-2/P7	M16×2	1/4''NPTF		19	34	620.09.304.00	620.09.304.001
