[普通壓力表]當前位置：首頁>>產品中心>>普通壓力表

< >

普通壓力表

產品分類：普通壓力表

Y-系列普通壓力表適用于測量無爆炸危險、不結晶、不凝固即對銅和銅合金儀表零件無腐蝕作用的液體、氣體和蒸汽等介質的壓力和負壓主要技術參數 型號 Y40 Y60 Y100 Y150 Y200 Y250 公稱直徑 40

訂購熱線：0510-85625533

產品詳情

　　Y-系列普通壓力表適用于測量無爆炸危險、不結晶、不凝固即對銅和銅合金儀表零件無腐蝕作用的液體、氣體和蒸汽等介質的壓力和負壓

主要技術參數

型號	Y40	Y60	Y100	Y150	Y200	Y250
公稱直徑	Ø40	Ø60	Ø100	Ø150	Ø200	Ø250
接頭螺紋	M10*1	M14*1.5	M20×1.5
精度等級	±2.5%		±1.6%
測量范圍 Mpa	0~0.1 0~25	0~0.1 -0~60				0~0.1 0~10
測量范圍 Mpa	-0.1~0, -0.1~0.06 -0.1~2.4					0~0.1 0~10

使用環境條件：-40-70°C，相對濕度不大于85%。
溫度影響：使用溫度偏離20±5°C時，誤差不大于0.4%/10°C

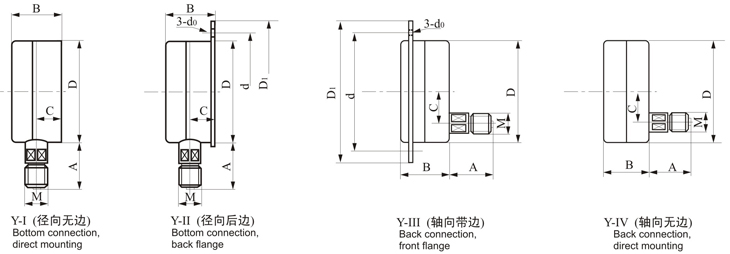

外形尺寸

結構原理
　　儀表的測量系統由接頭（銅合金Hpb59-1)、彈簧管（磷銅QSn4-0.3)、傳動機構（銅合金)組成，通過機芯上的指針作270度的轉動。指示測量的壓力值。

型號	外形尺寸　　　　mm
型號	A	B	C	D	D₁	d	d₀	M
Y-40I	17	23	8	42	/	/	/	10×1
Y-60I	24	28	9	60	/	/	/	14×1.5
Y-100I	40	43	16	100	/	/	/	20×1.5
Y-150I	40	48	18	150	/	/	/	20×1.5
Y-200I	40	48	16	200	/	/	/	20×1.5
Y-250I	42	52	18	250	/	/	/	20×1.5
Y-100II	38	44	18	100	132	118	6	20×1.5
Y-150II	38	50	18	150	181	165	6	20×1.5
Y-60III	24	28	0	60	80	72	4.5	14×1.5
Y-100III	42	43	30	100	132	118	6	20×1.5
Y-150III	42	47	30	150	181	165	6	20×1.5
Y-40IV	16	23	0	42	/	/	/	10×1
Y-60IV	24	28	0	60	/	/	/	14×1.5
Y-100IV	42	43	30	100	/	/	/	20×1.5
Y-150IV	42	47	30	150	/	/	/	20×1.5

結構型式標示

結構型式	本廠表達代號	其它表達代號
徑向無邊	I
徑向后邊	II	Y
軸向前邊	III	ZT;ZQ
軸向無邊	IV	Z
徑向前邊	V	TQ
