[不銹鋼壓力表]當前位置：首頁>>產品中心>>不銹鋼壓力表

< >

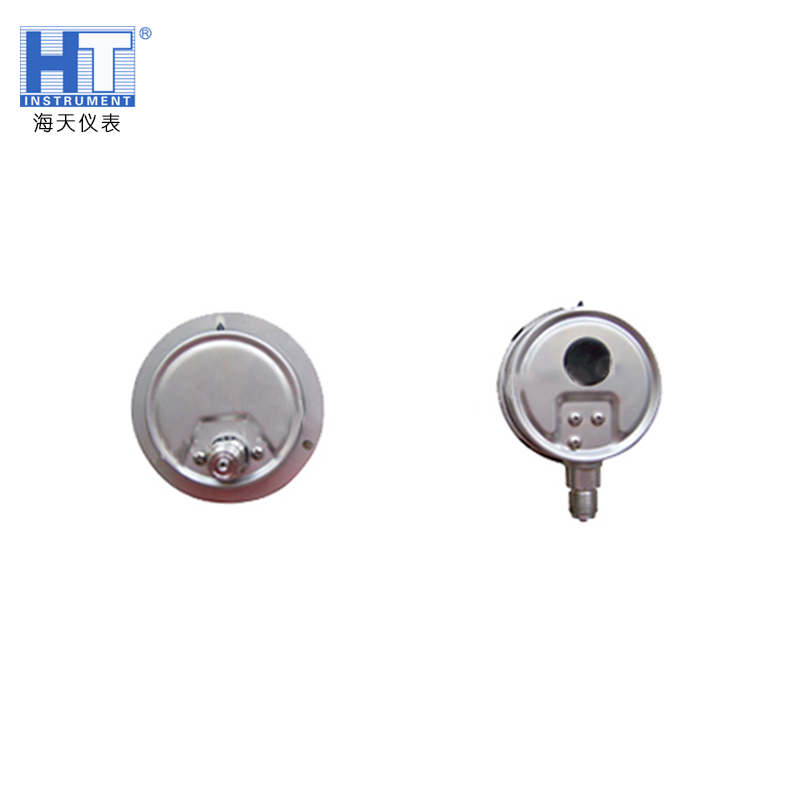

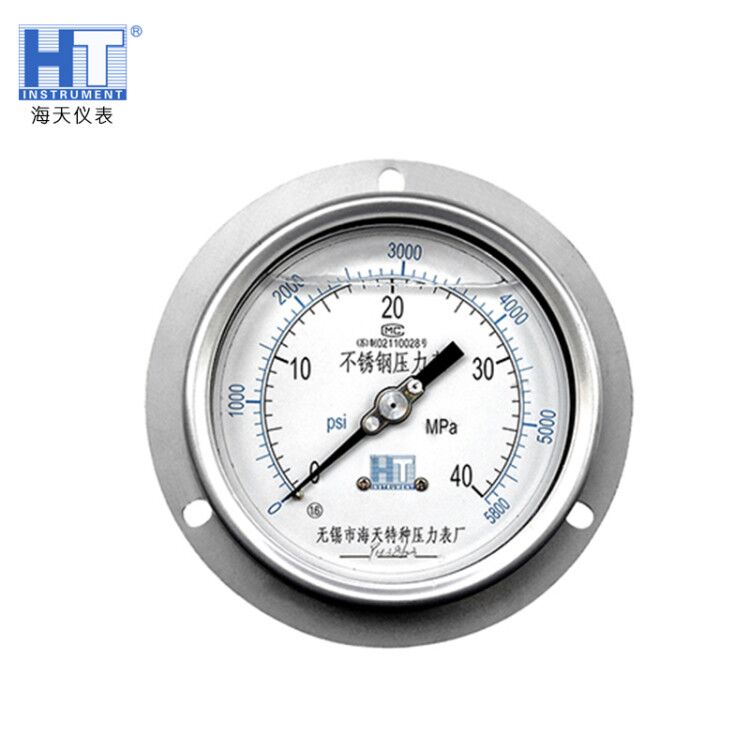

耐震不銹鋼壓力表

產品分類：不銹鋼壓力表

Y-BF系列全不銹鋼壓力表的全部零件均采用不銹鋼制造，其中主要零件采用0Crl7Ni12Mo2(316)材料，適合有腐蝕性氣體環境中，檢測較強腐蝕性介質的壓力。廣泛應用于石油、化工、光纖、冶金、電

訂購熱線：0510-85625533

產品詳情

Y-BF系列全不銹鋼壓力表的全部零件均采用不銹鋼制造，其中主要零件采用0Crl7Ni12Mo2(316)材料，適合有腐蝕性氣體環境中，檢測較強腐蝕性介質的壓力。廣泛應用于石油、化工、光纖、冶金、電站、醫藥及食品等工業部門。
　　耐震型不銹鋼壓力表，適用在劇烈振動環境里，當檢測具有強烈脈沖介質的壓力時，指針示值有較高的精確度和穩定性，并且使用壽命長。因此，具有更廣泛的用途。

型號標示

結構原理

　　儀表有導壓系統(包括接頭、彈簧管、阻尼螺釘?shù)?齒輪傳動機構，示數裝置(指針與度盤)和外殼(包括表殼、表盤、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。
　　外殼內充硅油的耐震型不銹鋼壓力表，能夠抗工作環境較劇烈的振動和介質壓力的沖擊脈動影響。

導壓系統及外殼籌的材質

零件名稱	材料牌號
接頭	0Crl7Ni2Mo2(316)、0Crl8Ni9(304)
彈簧管	0Crl7Ni2Mo2(316)、0Crl8Ni9(304)
表殼、表蓋	0Cr8Ni9

主要技術參數

型號	Y-40BF-IV	Y-60BF	YN-60BF	Y-100BF	YN-100BF	Y-150BF	YN-150BF
精度等級	±2.5％	±2.5％		±1.6％
測量范圍 Mpa	0～6	0～0.25至60		0～0.1至60
	-0.1～0	-0.1～0.15至2.4		-0.1～0.06至2.4
接口螺紋	1／8NPT	M14×1.5、Gl／4、1／4NPT		M20×1.5、 G1／2、G3／8、1／2NPT
環境溫度	-40～70℃	-40～70℃		-25～70℃
環境振動頻率	不大于25Hz
振幅	不大于lmm

注：φ100、φ150的壓力至100Mpa、160Mpa、250Mpa。

外形尺寸

型號 (Type)	外形尺寸 mm
型號 (Type)	A	B	C	D	D₁	D₂	d	do	G	M
Y40BF-IV	14	24	0	41	／	42	／	／	16	1／8NPT
YN60BF-Ⅰ	30	3	13	60	／		／	／	／	14×1.5
YN60BF-Ⅱ	30	35	16	60	85	67	74	5	／	14×1.5
YN60BF-Ⅲ	30	32	0	60	85		74	5	19	14×1.5
YN60BF-IV	30	32	0	60	／		／	／	／	14×1.5
YN75BF-Ⅰ	30	33	10	75	／	84	／	／	／	16×1.5
YN75BF-Ⅲ	28	33	0	75	102	84	90	5	15	16×1.5
YNl00BF-Ⅰ	45	48	17	100	／	110	／	／	32	20×1.5
YNl00BF-Ⅱ	45	52	21	100	132		118	6	36	20×1.5
YNl00BF-Ⅲ	42	48	34	100	132		118	6	26	20×1.5
YNl00BF-IV	42	48	34	100	／		／	／	／	20×1.5
YNl50BF-Ⅰ	45	48	21	148	／	157	／	／	／	20×1.5
YNl50BF-Ⅱ	45	54	22	148	183		165	6	／	20×1.5
YNl50BF-Ⅲ	42	48	53	148	183		165	6	28	20×1.5
