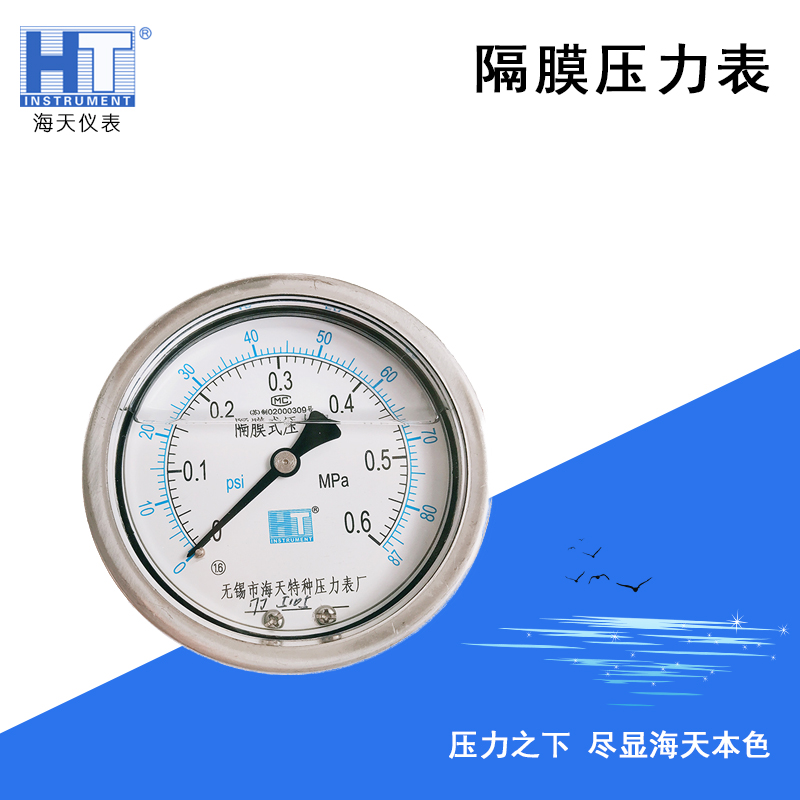

隔膜壓力表結構原理及用途

一、原理

隔膜壓力表是指用隔離裝置(內部灌充工作液體)將指示部分與被測介質隔離的壓力表。

隔膜壓力表的工作原理如下圖所示。利用專用設備將彈簧管內抽成真空，并充入隔離液，用膜片將其密封隔離。

當用隔膜壓力表測量壓力時，被測量工作介質直接作用在隔離膜片上，膜片向上產生向上的變形，通過彈簧管內的灌充液將介質壓力傳遞給彈簧管，使彈簧管末端產生彈性形變，借助連桿機構帶動機芯齒輪軸轉動，從而使指針在刻度盤上指示出被測壓力值。

隔膜壓力表與設備連接有以下幾種形式：

A）螺紋連接

隔膜壓力表連接螺紋規格主要有：M14*1。5、M20*1。5、G1/2、G3/8、NPT1/2等，也可以根據用戶要求生產。

B）法蘭連接（包括工字法蘭）

   按化工部HG，國標GB及日本JIS，美國ANSI等標準制造。

C）衛生型接口

衛生型接口有：螺母式、螺栓式、卡箍式。

二、用途

  用于測量一般氣體、水和油液的壓力時，我們可選用一般壓力表；當測量硝酸、磷酸、強堿的壓力時，可選用不銹鋼壓力表。但被測量的介質有很強的腐蝕性（如鹽酸、濕氯氣、三氯化鐵），有很高的粘度（如膠水），易結晶凝固，有固態浮物時，再選用以上壓力表是不可行的，因?yàn)?16不銹鋼也會被鹽酸腐蝕，瀝青和固態浮物會將壓力表的導壓孔堵塞，從而使儀表失去作用。隔膜壓力表則能解決這些問題。我們可以根據不同的強腐蝕介質選用不同的耐腐蝕隔離膜片，從而起到防腐的作用。由于有隔離膜片，它可以阻擋高粘度、易結晶凝固的介質流入導壓孔內，保證儀表正常工作。所以隔膜壓力表被廣泛地用于化學工業、化纖、合成纖維、石油、染化、制堿、食品、制藥等工業部門的生產過程壓力測量之用。
